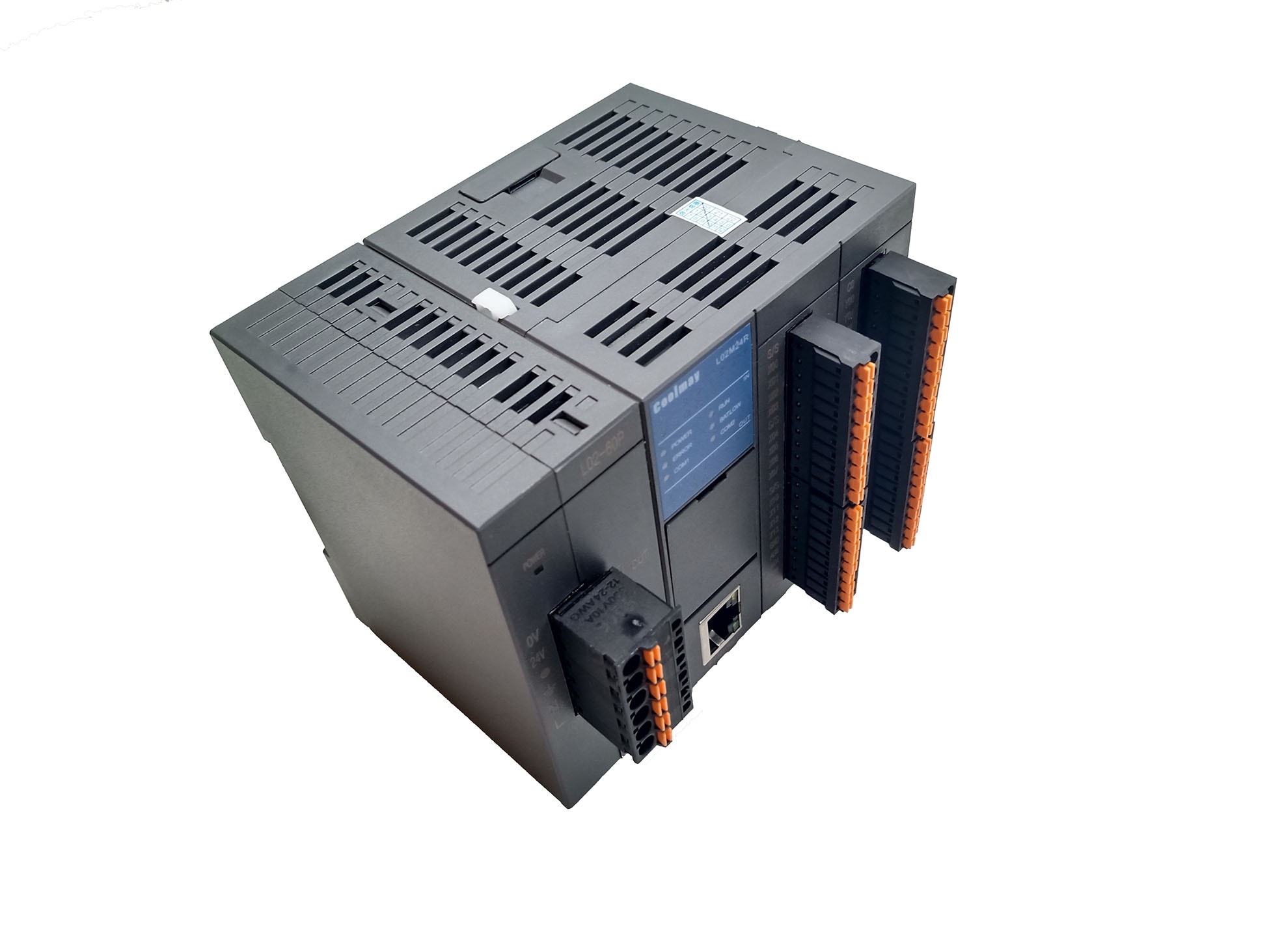

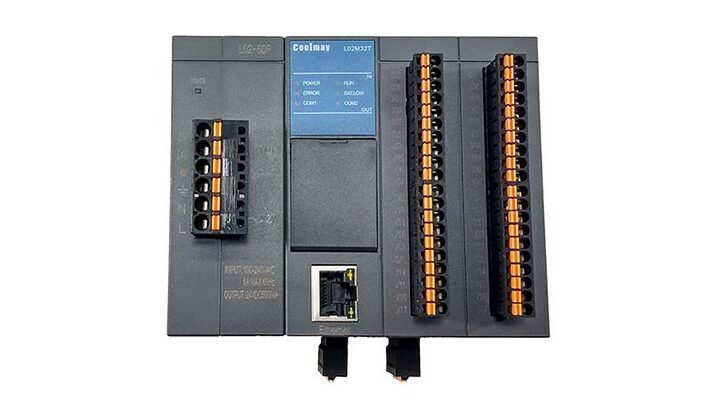

PLC MODULAR SALIDA A TRANSISTOR
PLC Modular con 16 entradas digitales (NPN o PNP) y 16 Salidas digitales a Transistor, entradas de contadores rápidos y salida de pulsos rápidos, con variedad de puertos de comunicación seriales y Puerto Ethernet. Equipo compacto, económico, que puede utilizarse con una variedad de módulos de ampliación, tanto para entradas y salidas digitales o analógicas. compatible con PLC Mitsubishi, de alta calidad y confiabilidad.
| Item | Detalle |
|---|---|
| Modelo | L02M32T |
| Dimensiones | 75*75*88 mm |
| Alimentación | 24VDC |
| Consumo de energía | 4 ~ 6 W |
| Características | Soporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k |
| Instalación | Instalación de orificio fijo y DIN-Rail (35 mm) |
| Entradas y salidas digitales | Entrada Digital: NPN o PNP / Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM – Salida Relé: Normalmente Abierto contacto seco. |
| Numero de entradas y salidas digitales | 12 ID/ 12 OD |
| Tipo de Salida digital | Rele (R) / Transistor(T) – Rele: 2A / Transistor: 500mA |
| Módulos de Expansión Analogicos | Límite máximo de 48 entradas analogicas / 48 salidas analogicas |
| Máximo E/S digitales | 512 puntos: 256 entradas (X0 ~ X377) / 256 Salidas (Y0 ~ Y377) |
| Contador de Alta Velocidad | 6 canales monofasicos de 60 KHz, o AB(Z) bifasico de 2 canales 60KHz, 1 canal de 10 KHz |
| Pulso de Alta Velocidad | 8 canales, Y0 – Y3 es 200KHz, Y4- Y7 is 100KHz |
| Puerto COM por defecto | 1 Puerto USB tipo C, 1 Puerto RS232 Pin 8 , 2 Puertos RS485,CAN, Ethernet |
| Nota | Contadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo |
| Entrada y salidas Analógicas (Por defecto) | No Tiene |
| Tipo de Entradas Analógicas (Modulo de Expansión) | Termocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA |
| Tipo de Salidas Analógicas (Modulo de Expansión) | 0 – 10V / 0 – 5V / 0 – 20mA / 4 – 20 mA / |
| Protocolos de Comunicación | Modbus RTU / TCP, Modbus UDP, freeprotocol, CAN, Ethernet/IP |
| Lenguaje de Programación | Diagrama de Escalera (LD), Lista de instrucciones, Grafico de funciones secuenciales (SFC) |
| Software de Programación | Compatible con mitsubshi GX Developer8.86 y GX WORK2 |
Equipos configurables a cada necesidad
