MODULO DE ENTRADAS Y SALIDAS DIGITALES (16E)
Modulo de Entradas (NPN o PNP) y Salidas digitales (Transistor), para trabajar con el PLC de la serie L02. Fácil conexión.
| Ítem | Detalle |
|---|---|
| Modelo | L02-16ET |
| Dimensiones | 25*75*88 mm |
| Alimentación | 24VDC |
| Consumo de energía | 1 ~ 2 W |
| Características | Compatible con la serie de PLC L02 Coolmay |
| Instalación | Instalación de orificio fijo y DIN-Rail (35 mm) |
| Entrada Digital | NPN o PNP con un común cada 4 entradas |
| Salida Digital | Transistor (500 mA) Común cada 4 salidas |
| Numero de Entradas | 8 |
| Numero de Salidas | 8 |
| Tiempo de Reacción | Rele: 10 ms / Transistor: 1ms |
| Módulos de Expansión | Límite máximo de 15 unidades por HOST |
| Nota | Los terminales de salida están en varios grupos y cada grupo está eléctricamente aislado. Los contactos de salida de diferentes grupos se pueden conectar a diferentes circuitos de potencia; la salida de transistor solo se puede utilizar para circuitos de carga de 24 VCC. El modo de cableado de salida NPN, COM comparte el cátodo. |

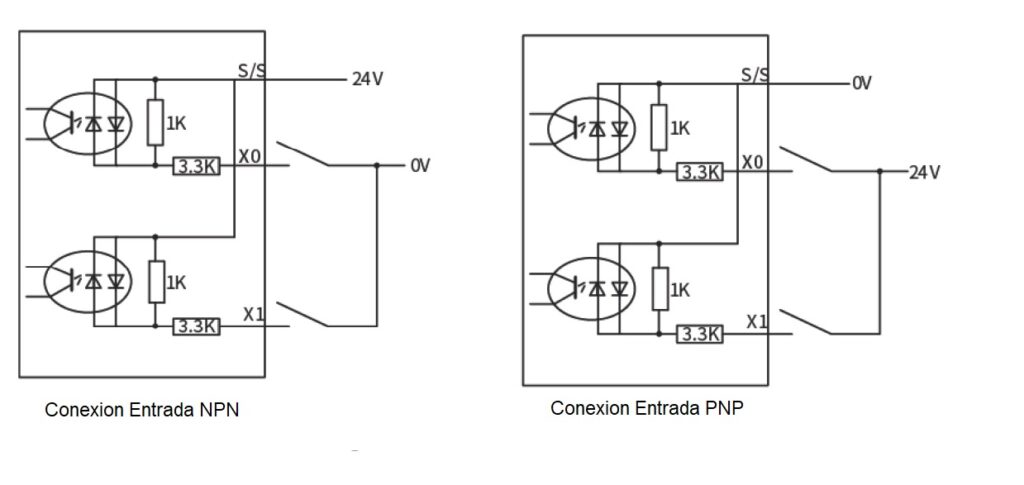

| Nota (NPN) | La entrada del PLC (X) es una fuente de alimentación externa DC24V tipo disipador (NPN pasivo), la señal de entrada está aislada de la fuente de alimentación. Cuando se usa, el S / S debe estar conectado al positivo de 24 V de la fuente de alimentación externa. |
| Nota (PNP) | La entrada del PLC (X) es una fuente de alimentación externa del tipo de fuente de 24 V CC (PNP pasivo) y la señal de entrada está aislada de la fuente de alimentación. Cuando se usa, el S / S debe estar conectado a 0V de la fuente de alimentación externa. |
