PLC High Configuration

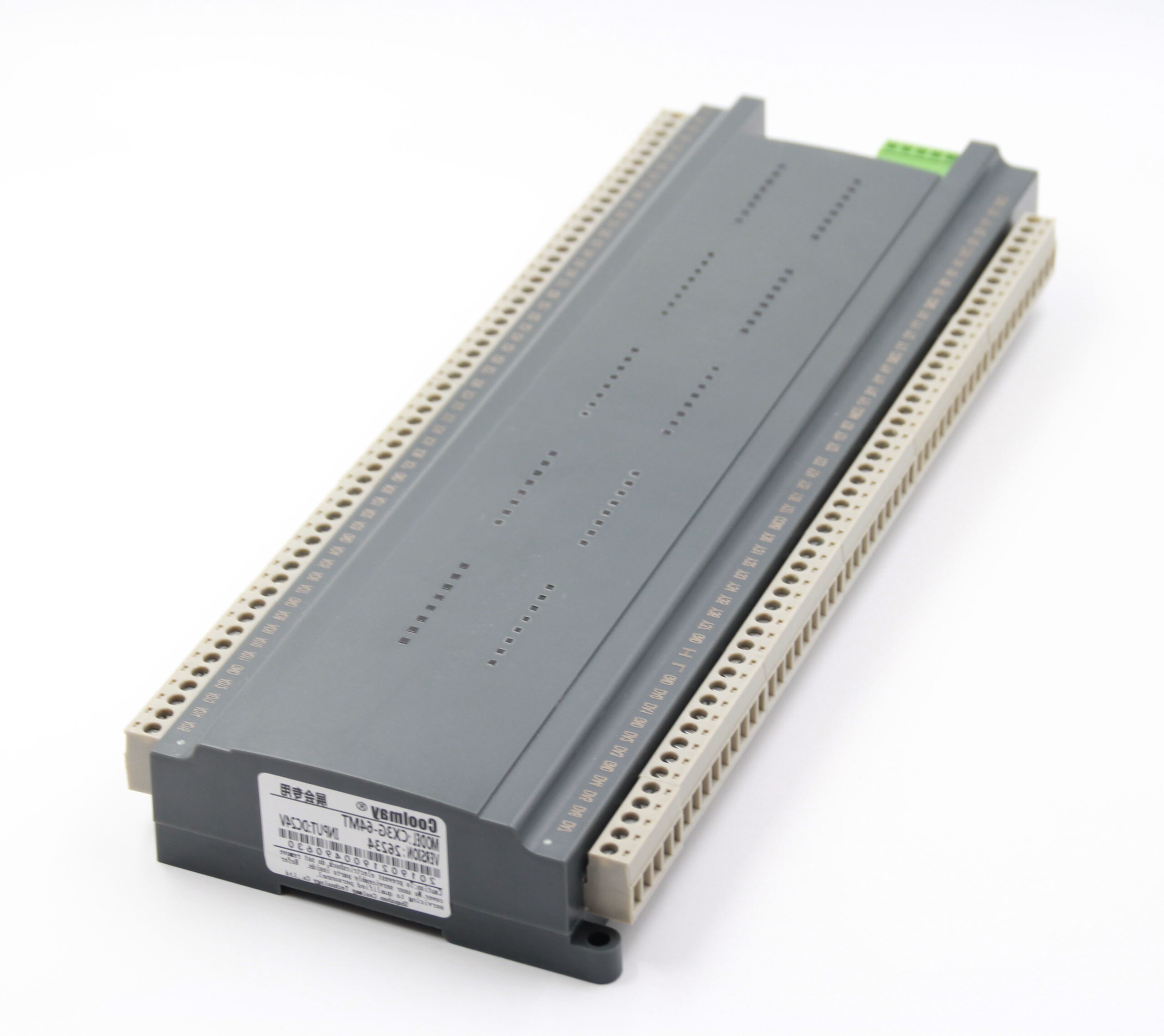

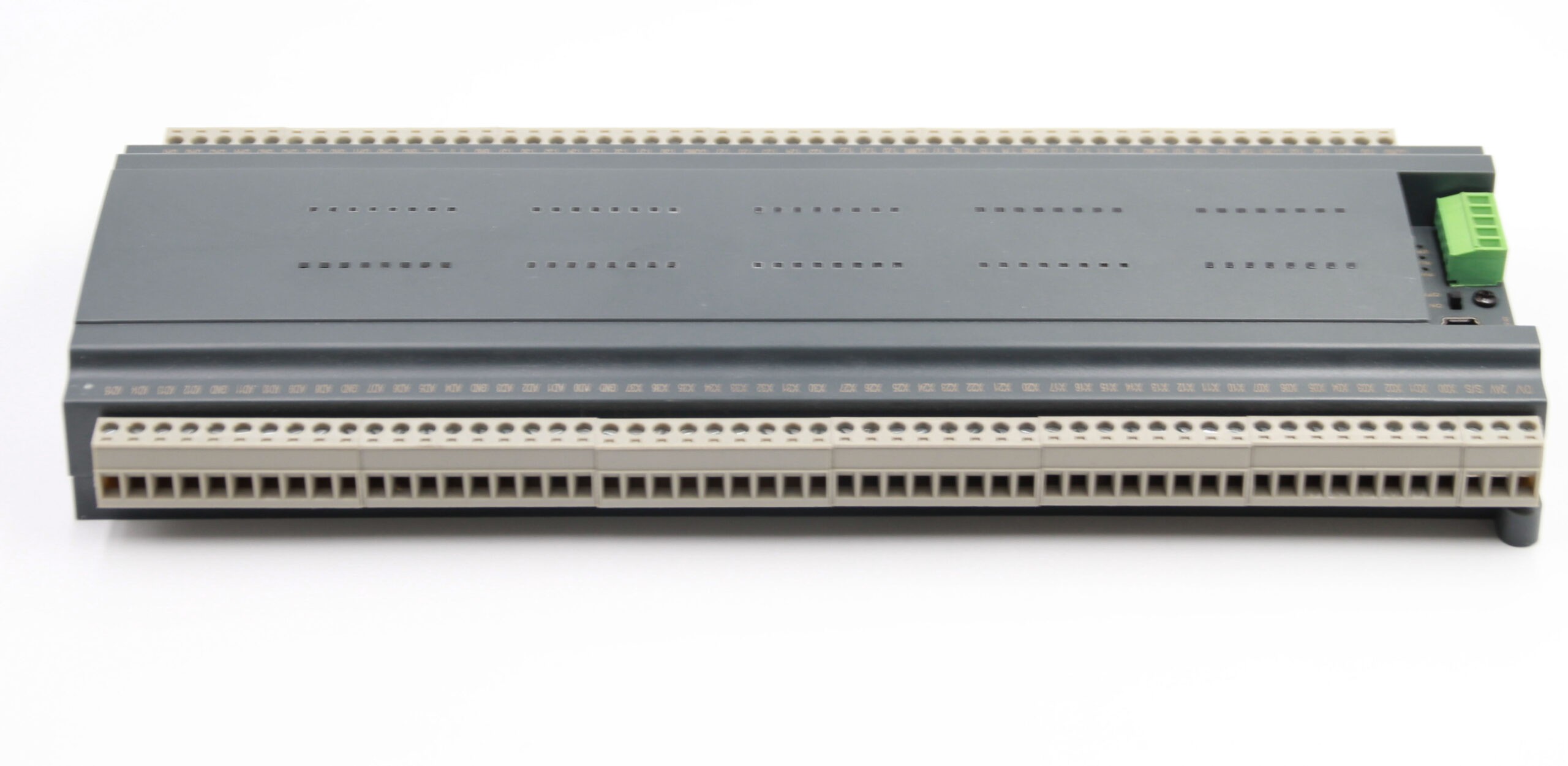

PLC configurable con 40 entradas digitales NPN y 40 Salidas digitales a Relé o Transistor, entradas y salidas analógicas, entradas de contadores rápidos y salida de pulsos rápidos, con variedad de puertos de comunicación seriales. Equipo compacto, económico, que puede utilizarse como módulo de ampliación, compatible con PLC Mitsubishi, de alta calidad y confiabilidad.
| Item | Detalle |
|---|---|
| Modelo | CX3G-80M |
| Dimensiones | 290*90*36 mm |
| Tamaño de recorte | 282*99 mm |
| Alimentación | 24VDC |
| Consumo de energía | 7 ~ 8 W |
| Caracteriticas | Soporte de interrupción, interpolación de arco lineal, autoajuste PID, capacidad de programa de 32 k, registro retentivo de 32 k |
| Instalacion | Instalación de orificio fijo y DIN-Rail (35 mm) |
| Entradas y salidas digitales | Entrada Digital: Pasiva NPN. Salida Digital: De bajo nivel NPN, Conectar negativo al puerto COM, Salida Rele: Normalmente Abierto contacto seco. |
| Numero de entradas y salidas digitales | 40 ID/ 40 OD |
| Tipo de Salida digital | Rele (MR), Transistor(MT) o Combinada (MRT) – Rele: 5A / Transistor: 500mA |
| Contador de Alta Velocidad | 6 canales monofasicos de 60 KHz, o AB(Z) bifasico de 2 canales 60KHz, 1 canal de 10 KHz |
| Pulso de Alta Velocidad | 8 canales, Y0 – Y3 es 100KHz, Y4- Y7 is 10KHz |

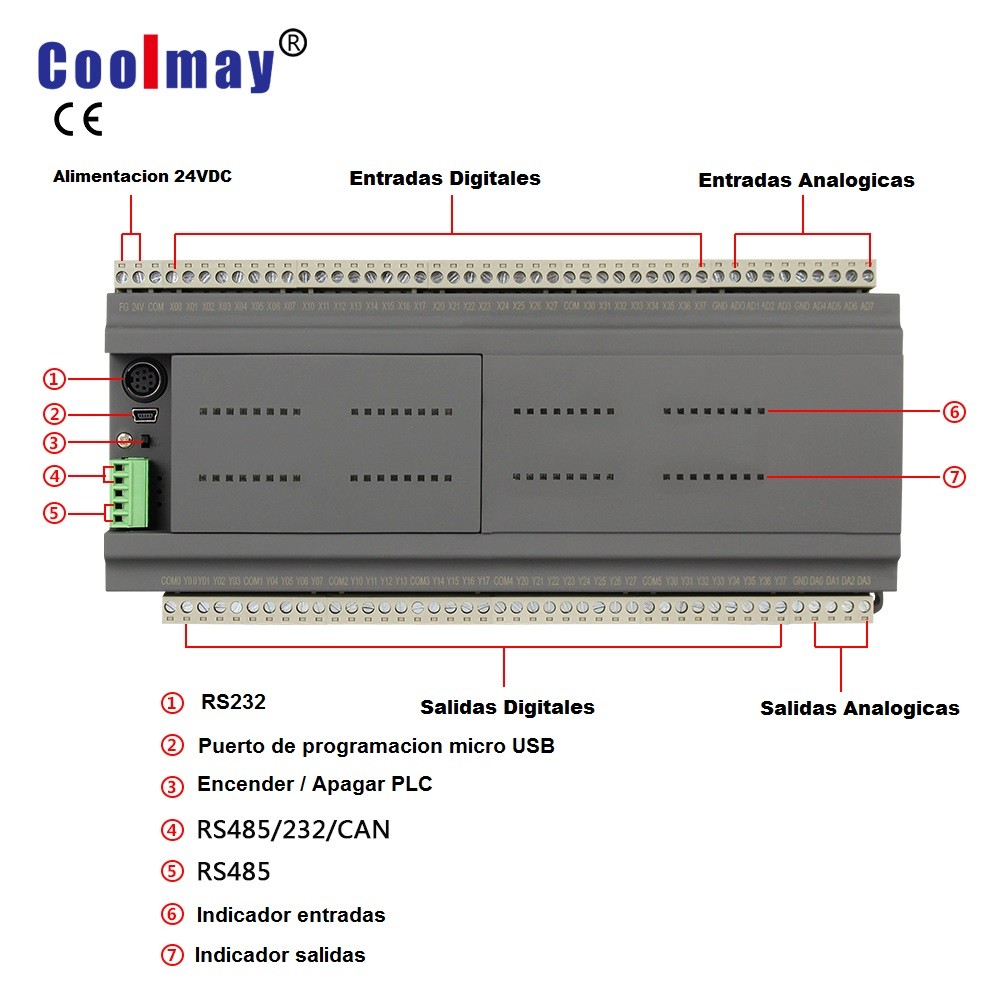

| Puerto COM por defecto | 1 Puerto mini USB tipo B, 1 Puerto RS232 , 2 Puertos RS485 |
| Nota | Contadores de Alta Velocidad + Pulso de Alta Velocidad deben ser inferior 480KHz, trabajando al mismo tiempo |
| Puertos Opcionales | 2 RS485 , 1 RS485 / 1 RS232, CAN(2.0 A/B) |
| Entrada y salidas Analogicas (Max) | 4 IA / 4 OA |
| Tipo de Entradas Analogicas | Termocuplas tipo E/K/S/T/J – PT100 / PT1000 / NTC10K / NTC50K / NTC100K / -5V ~ 5V / -10V ~ 10 V / 0 ~ 10 V / 0 ~ 5V / 0 ~ 20 mA / 4 ~ 20mA |
| Tipo de Salidas Analogicas | 0 – 10V / 0 – 5V / 0 – 20mA / 4 – 20 mA / -5~ 5V / -10 ~ 10V Ocupan 2 espacios |
| Software de Programacion | Compatible con mitsubshi GX Developer8.86 y GX WORK2 |
Equipos configurables a cada necesidad
