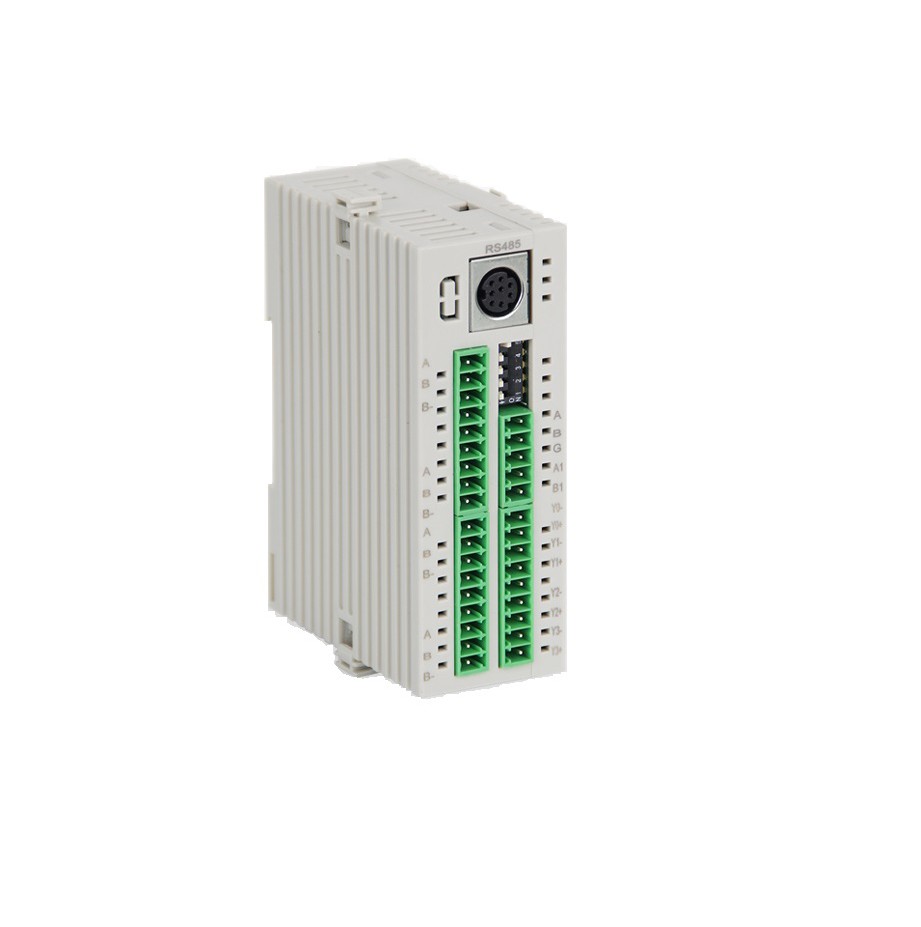

Módulo de control de temperatura multi-canal Salida SSR


El módulo controlador de temperatura CM-4TM realizó un muestreo de alta velocidad (ciclo: 100 ms), la conexión lateral puede expandirse hasta 31 módulos. Se comunica con la PC a través de RS485, y una variedad de funciones convenientes y simples puede lograr un control de temperatura preciso.

ItemDetalle
ModeloCM-4TMS
InstalaciónMontaje en riel estándar de 35 mm, equipo portátil
Rango de Medición-200.0 °C ~ 1350.00 °C
Canales4 Canales
Tipo de EntradaResistencia Termica PT100(2 Hilos), PT100 (3 Hilos), Termocupla K, J, E, T, L, N, U, R, S, B, C, G
Precisión de la mediciónDebajo (PV ± 0.5% o ± 1 ° C la más grande) ± 1 bit(femenino)
Salida de ControlSSR: 22VDC ± 3 V max 30mA.
Método de ConexiónTerminales enchufables
Protocolo de ComunicaciónRS485, MODBUS-RTU
Fuente de Alimentación24VDC (±10%)
Corriente Máxima de entrada200mA
Consumo de Potencia5 W
Periodo de muestreo100ms
Tensión soportada1000VAC 50/60 Hz duran 1 minuto (entre el terminal de entrada y el terminal de alimentación)
Vibraciones Soportadas5 ~ 55 Hz (ciclo 1 min) amplitud 0.75mm. X.Y.Z cada dirección 2 horas
Dimensiones90*64*32.5 mm
Temperatura de Trabajo0°C ~ 50°C
Peso netoaproximadamente 135 ~ 152 g
Humedad de trabajo≤ 95 % RH
DocumentoVersiónTamañoFechaDescarga
Manual CM-4T1.0859 KB22/04/2018Descargar
